新年伊始，纖納光電科技宣布，其自主研發(fā)的鈣鈦礦量產(chǎn)組件順利通過了基于IEC61215標(biāo)準(zhǔn)的穩(wěn)定性加嚴(yán)測試，并獲得由泰爾實(shí)驗(yàn)室和德國VDE技術(shù)協(xié)會聯(lián)合頒發(fā)的鈣鈦礦組件穩(wěn)定性認(rèn)證證書。公司CEO姚冀眾博士表示：保持30年穩(wěn)定性的鈣鈦礦太陽能組件，即使轉(zhuǎn)換效率和PERC組件相當(dāng)，也能降低太陽能度電成本(LCOE)至0.2元。
泰爾實(shí)驗(yàn)室能源與環(huán)境測評部主任施成營(右一)
德國VDE可再生能源有限公司中國區(qū)總經(jīng)理文的(左一)
纖納光電常務(wù)副總兼CTO顏步一(左二)

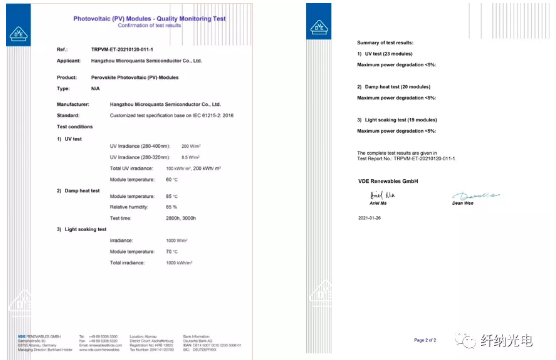

通過第三方加嚴(yán)穩(wěn)定性檢測

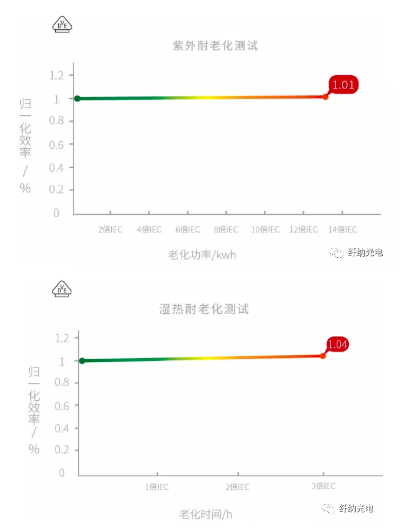

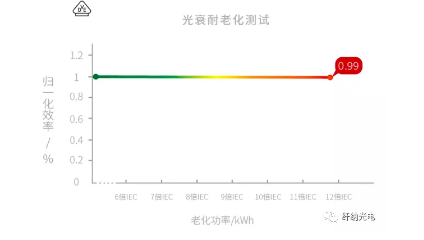

此次認(rèn)證的內(nèi)容分別是紫外、濕熱和光衰三項(xiàng)核心耐老化加嚴(yán)測試。其中，紫外耐老化測試的總量為100 kWh，等同于IEC61215標(biāo)準(zhǔn)的6.5倍;濕熱耐老化測試3000 h，等同于IEC61215標(biāo)準(zhǔn)的3倍。兩項(xiàng)測試組件功率衰減均小于5%。在為鈣鈦礦組件量身定制的更嚴(yán)苛的加熱光衰老化測試中，在70 ℃ 老化溫度以及一個(gè)標(biāo)準(zhǔn)太陽光1000 h持續(xù)照射后，組件功率基本維持在初始值。
光伏組件的使用壽命一般設(shè)計(jì)為25年，期間光伏組件經(jīng)受的戶外濕熱、高溫和強(qiáng)紫外光輻照等自然環(huán)境是主流晶體硅組件性能降低的主因，例如在紫外老化測試中，UVA和UVB會導(dǎo)致硅片內(nèi)硼、氧元素復(fù)合、SiNx層被破壞、膠膜和背板發(fā)生黃變，導(dǎo)致組件效率衰減。
與晶體硅組件的衰減機(jī)制不同，鈣鈦礦組件在高劑量光輻照和加熱條件下吸光材料結(jié)構(gòu)易被破壞，導(dǎo)致組件性能迅速衰減，因此提高鈣鈦礦組件的光熱穩(wěn)定性是近年來亟待解決的世界級難題。泰爾實(shí)驗(yàn)室對纖納自主研發(fā)的鈣鈦礦組件進(jìn)行了更加嚴(yán)苛的高劑量輻照和濕熱測試，組件功率基本維持在初始值，與晶硅組件的老化衰減水平接近，表現(xiàn)出優(yōu)異的耐候穩(wěn)定性。纖納在推動(dòng)鈣鈦礦光伏技術(shù)產(chǎn)業(yè)化和穩(wěn)定性突破方面又邁出了堅(jiān)實(shí)的一步。
纖納通過不斷的自主創(chuàng)新和持續(xù)突破，使鈣鈦礦光伏技術(shù)越來越接近商業(yè)化應(yīng)用。公司CTO顏步一博士表示：纖納通過改變鈣鈦礦吸光層的組成結(jié)構(gòu)，對鈣鈦礦晶界表面缺陷進(jìn)行鈍化，配合阻隔性較高的封裝技術(shù)，得以實(shí)現(xiàn)與商業(yè)化晶硅組件相媲美的高穩(wěn)定性。
公司CEO姚冀眾博士表示：保持30年穩(wěn)定性的鈣鈦礦太陽能組件，即使轉(zhuǎn)換效率和PERC組件相當(dāng)，也能降低太陽能度電成本(LCOE)至0.2元。大規(guī)模應(yīng)用后，將為傳統(tǒng)能源轉(zhuǎn)型升級帶來強(qiáng)勁的科技動(dòng)力。
在文獻(xiàn)Two-Terminal Perovskites Tandem Solar Cells: Recent Advances and Perspectives (DOI: 10.1002/solr.201900080)中介紹，鈣鈦礦-硅串聯(lián)電池的理論效率極限為43%，因此仍有充足的空間進(jìn)行進(jìn)一步改善。
