光伏領跑者電站典型設計方案
光伏產業網訊
發布日期：2018-01-31
核心提示：
光伏領跑者計劃于2015年啟動，其初衷是促進光伏發電技術進步、產業升級、市場應用和成本下降。通過市場支持和試驗示范，以點帶面，加速技術成果向市場應用轉化，淘汰落后技術、產能，實現2020年光伏發電用電側平價上網目標。
光伏領跑者計劃于2015年啟動，其初衷是促進光伏發電技術進步、產業升級、市場應用和成本下降。通過市場支持和試驗示范，以點帶面，加速技術成果向市場應用轉化，淘汰落后技術、產能，實現2020年光伏發電用電側平價上網目標。首批領跑者計劃專案1GW選址在山西大同采煤沉陷區，共有7個100MW專案、6個50MW專案，在2015年6月下旬并網。2016年光伏領跑者計劃有8個基地項目共5.5GW，增加了競價上網的內容，將電價作為主要競爭條件。2017年共有6.5GW，10個應用領跑基地和3個技術領跑基地，要求分別于2018年底和2019年上半年之前全部建成并網發電。
1、光伏領跑者地形情況
光伏領跑者基地多數以采煤、采油沉陷區為主，還有一些是鹽堿地，以及銅礦、或者其它礦區，各種各樣的地形都有。大部分地方多丘陵，地形復雜多變；也有稍微平坦的地區，采取整治措施后，使土地恢復原有的適宜性和生產力，可以做光伏農業大棚；有少部分地方則比較平坦。光伏領跑者基地一般容量在50MW以上，以220KV高壓實現并網發電。
2、組件的選取

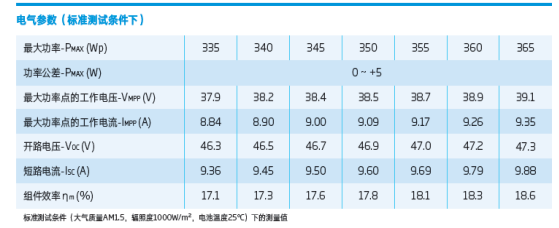

2017年領跑者技術指標進一步提高。其中，多晶硅電池和組件轉換效率分別達到19.5%和17%以上，單晶硅電池和組件轉換效率分別達到21%和18%以上，對于60片組件，多晶在275W以上，單晶在290W以上，對于72片組件，多晶在335W以上，單晶在350W以上才能達到要求。
3、采用耐候鋼支架
耐候鋼是指添加少量合金元素，使其耐大氣腐蝕性能獲得明顯改善的一類低合金鋼。它的表面能形成保護性銹層，有效阻滯腐蝕介質的滲入和傳輸，往往使用時間愈長，其耐候的作用愈突出。
耐候鋼的耐候性為普碳鋼的2~8倍，同時具有耐銹，使構件抗腐蝕延壽、減薄降耗，省工節能等特點，主要用于鐵道、車輛、橋梁、塔架等長期暴露在大氣中使用的鋼結構，也被用來制造集裝箱、鐵道車輛、石油井架、海港建筑、采油平臺及化工石油設備中含硫化氫腐蝕介質的容器等結構件。與不銹鋼相比，耐候鋼只有微量的合金元素，這些合金元素的總量占比只有百分之幾，不像不銹鋼達到百分之十幾，因此價格較為低廉。
相比鍍鋅鋼，耐候鋼有幾大優勢：第一不會由于鋅層脫落對土壤造成污染，更節能環保。第二造價低廉，每噸耐候鋼支架比鍍鋅支架節約1000元，中廣核陽泉領跑者項目初步設計螺旋管樁和支架需要8000噸鋼材，采用耐候鋼成本降低800萬元，約合8分錢/瓦。第三耐候鋼不需要像鍍鋅鋼那樣修復涂層，后期維護費用較低。
4、逆變器的選取及系統方案
?。?）多路MPPT組串式方案
如果山地有多個坡度，多個方位角，平地很少，無法做土地平整，朝向正南的地形也有限，每一個方陣的功率小于60kW，為了保證容量必須充分利用東南、西南坡以及東向、西向坡。此時電池板的安裝朝向無法完全朝南布置，可以采用多路MPPT的組串式逆變器，精確跟蹤到每1~2個組串，充分挖掘每一塊電池板的最大輸出功率，大大縮小因?yàn)榫嚯x和遮擋等原因?qū)е碌慕M件失配損失，組串式方案可很好地適應山地、丘陵的陰影遮擋、組件朝向不一致等因素。

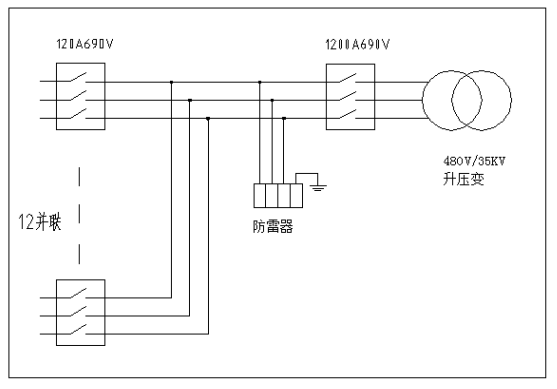

系統采用多臺組串式逆變器并聯，再升壓進入高壓電網的方式。設計采用80KW逆變器，每12臺逆變器進行1次匯流，再接入1臺高效35KV升壓變壓器（0.48/35KV，1000KVA）接入本地的35KV中壓電網，實現并網發電功能。

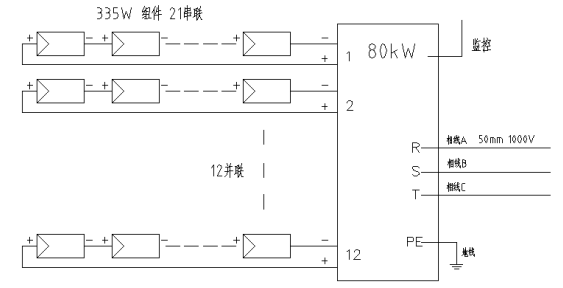

光伏電站選用的太陽電池組件功率為335W，21串12并，每臺逆變器接入252塊組件，共84.42KW。
?。?）單路MPPT組串式方案

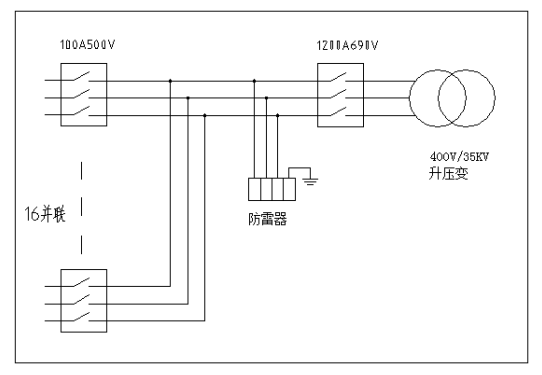

在一些平地相對較多，光照條件好的地區，每一個方陣的功率小于100kW大于60kW，建議選擇單路MPPT，單級結構的逆變器，可以提高系統可靠性，降低系統成本。系統采用多臺組串式逆變器并聯，再升壓進入高壓電網的方式。設計采用60KW逆變器，每16臺逆變器進行1次匯流，再接入1臺高效35KV升壓變壓器（0.4/35KV，1000KVA）接入本地的35KV中壓電網，實現并網發電功能。

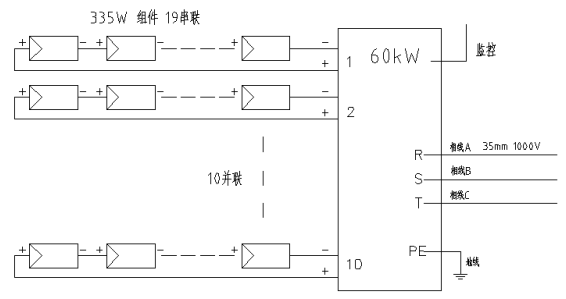

光伏電站選用的太陽電池組件功率為335W，19串10并，每臺逆變器接入190塊組件，共63.65kW。
（3）集中式逆變器：

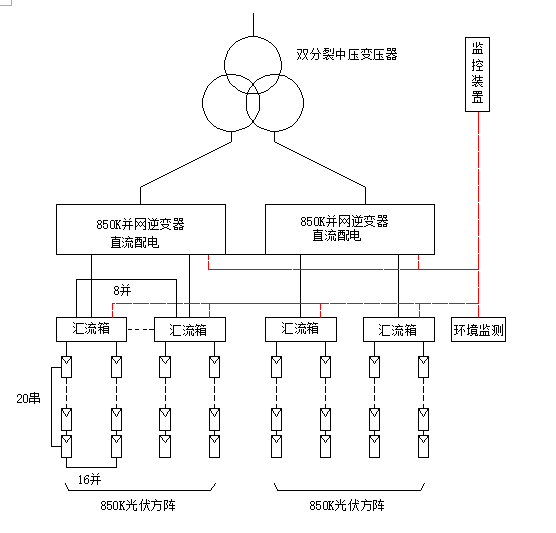

集中并網方案適用于相對平坦，組件布局相對集中，組件朝向一致無遮擋的方陣的功率大于100kW的電站。此類電站采用1.7MW為一子系統，整個電站由若干個1.7MW子系統組成，每個子系統輸出經匯流后集中并網。每個1.7MW子系統為一個戶外逆變器機房，配置2臺850KW并網逆變器，輸出額定電壓為三相400V，頻率為50Hz；經過1臺高效35KV雙分裂升壓變壓器（0.4/0.4/35KV，1700KVA）T接入本地的35KV中壓電網，實現并網發電功能。
光伏電站選用的太陽電池組件功率為340W，每組串?dāng)?shù)為20個，該組串的輸出功率為6.8kW，選用16路直流防雷匯流箱，每個匯流箱接320塊組件，總功率108.8KW，每臺逆變器接8個匯流箱。系統共接入2560塊組件，總功率870.4KW。
逆變器采用內部集成直流配電設計，有匯流和防逆流功能。直流配電柜可根據用戶配置，直流輸入回路都配有可分?jǐn)嗟闹绷鲾嗦菲骱椭绷麟妷罕恚鶕?jù)用戶要求，可選配熔斷器，防雷器，防反二極管等。
兆瓦級戶外逆變單元，是將兩臺850KW逆變器集中安裝在一個特制機房內，完成光伏發電系統的并網控制、數據采集和遠程傳輸功能。與傳統現場建造的逆變器機房相比，箱式光伏逆變站具有成本低、安裝調試簡單、外形美觀的特點。不需要建機房，可以節省成本，縮短建設計工期。

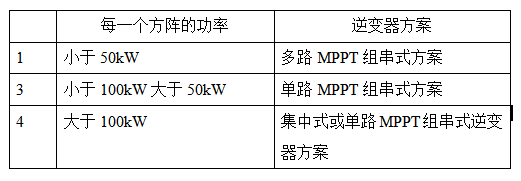

方陣的功率和逆變器方案：
